隨著機器人的廣泛應用，機器人地軌作為機器人的輔助行走機構也備受企業的關注，在一些工作周期很長、作業范圍大、需要多臺機器管理一個工位的場合很適合應用。在工業應用中，由于安裝的環境不同，對機器人地軌技術要求也不一樣，相應的技術配置、材質、價格也會你有所不同。但無論是什么形式配置其基本組成部件都是一樣的，庫比克機器人地軌的基礎組件具有以下特點：

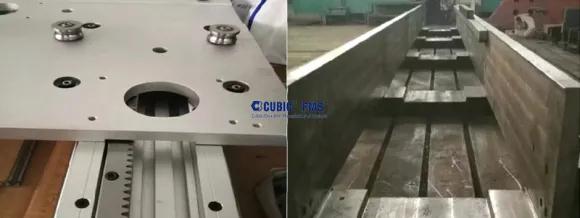

1、基座

庫比克機器人行走軸基座有焊接型和鑄鐵型兩處，焊接適合負載比較輕的場合，鑄鐵適合負載重的場合。


2、滾輪導軌

矩形滾輪導軌+矩形齒條滾輪導軌（導軌上直接加工齒條成為一體式齒條導軌）傳動式機器人行走軸系統。庫比克的機器人行走軸所用齒條滾輪一體式導軌皆為精密研磨斜齒條精度為5絲。每個滾輪組合安裝有三個外球面滾輪軸承，分別在矩形導軌的3個工作面上滾動運行。滾輪軸承的外球面進行過表面淬硬，有較深的淬硬層，表面硬度為HRC60。

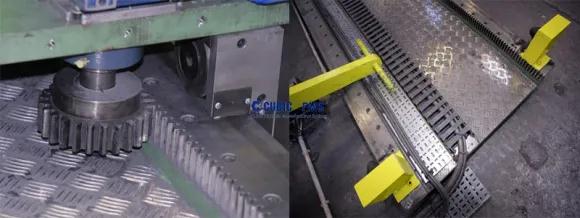

3、齒輪

齒輪組件帶有回差調節機構，方便調整齒輪和齒條之間的嚙合間隙。采用這種專用齒輪組件，將使齒輪齒條傳動機構的設計和裝配變得簡單，實現齒輪齒條傳動系統的自動潤滑，延長機器人第七軸的使用壽命，降低故障率。


4、機器人第七軸地軌安裝基礎

① 可采用方鋼上焊接鋼條作為安裝基礎，鋼條上銑出導軌安裝基準；

② 安裝調試的時候，要確保兩根方鋼上的安裝基準面的平行度；
